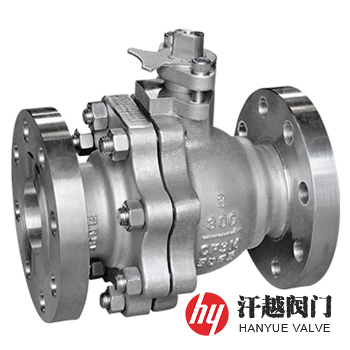

硬密封球閥產品概述
硬密封球閥是一種密封材料為金屬，適用于高溫高壓及介質帶有固體顆粒的氣-固或液-固兩相流動場合的球閥。該閥通過對閥座和球體的表面進行噴涂硬質合金或硬化材料后，再進行研磨，使之具有密封所必需的硬度和精度，并在其閥座背后設置有圓柱或蝶形彈簧，通過彈簧來調整和補償高溫下材料的膨脹問題。本產品特適合應用在石油、煤化工、多晶硅等行業的壓力管道中，以切斷介質的流動。
硬密封球閥主要由左右閥體、球體、閥座、閥桿、支架和驅動裝置等組成，其左右閥體通過螺栓螺母連接形成一腔體，帶有通孔的球體位于閥腔內，球體的上端與閥桿相連，而它的兩側則分別設置有閥座，支架通過螺釘與閥體固定連接，驅動裝置通過支架與閥桿軸連接，該閥的閥座為金屬材料，在閥座和閥體之間依次設置有密封件、壓環、圓柱或蝶形彈簧，其中密封件通常為V型結構的柔性石墨。
硬密封球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 座 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
| 3 | 球 體 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
| 4 | 閥 桿 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
| 5 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 6 | 填料壓蓋 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
| 7 | 彈 簧 | 17-7PH | Inconel750 | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
| 8 | 螺 柱 | 35CrMoA | 25Cr2MoVA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 30CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
硬密封球閥技術參數
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||||
硬密封球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

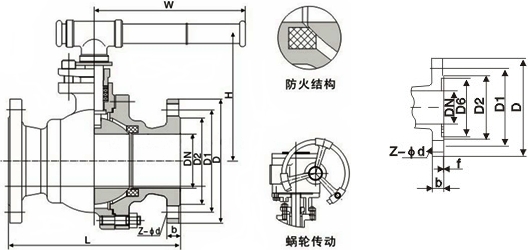

硬密封球閥結構圖
本產品根據不同工況需求球體和閥座可噴涂或堆焊碳化鎢鈷、碳化鎢鈷鉻、鎳基合金、碳化鉻、陶瓷等，如果你需訂購我廠法蘭球閥產品，咨詢時煩請?zhí)峁┕Q尺寸、公稱壓力、閥體和內件材質、工作溫度、法蘭標準及密封面形式等。
