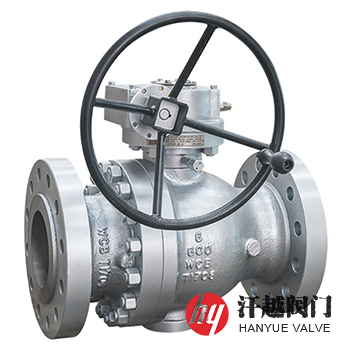

美標固定球閥產品概述
Q347F、Q347H、Q347Y美標固定球閥產品的設計和制造符合《API 6D-2014管線和管道閥門規范》、《API 608-2008法蘭、螺紋和焊連接的金屬球閥》、《ASME B16.34-2013法蘭、螺紋和焊接端連接的閥門》要求，其結構長度可采用《API 6D-2014管線和管道閥門規范》、《ASME B16.10-2017閥門結構長度》等，連接端按照ASME B16.5、ASME B16.47、ANSI B16.5、ASME B16.25等尺寸，檢驗和試驗遵循《API 6D-2014管線和管道閥門規范》、《API 598-2016閥門的檢查和試驗》標準。
Q347F、Q347H、Q347Y美標固定球閥主要是依靠帶固定軸球體繞球體中心線作90°旋轉來達到開啟、關閉的目的，其通過閥桿順時針帶動球體旋轉，當球體孔與管道平行時，閥門開，反之垂直則關閉，其密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。本產品適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。
美標固定球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 連 接 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 固 定 軸 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
9 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
10 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
美標固定球閥技術規范
公稱壓力 | Class150 | Class300 | Class600 | Class900 | Class1500 |
殼體試驗壓力 | 3.0MPa | 7.5MPa | 16.5MPa | 22.5MPa | 39.0MPa |
液體高壓密封試驗壓力 | 2.2MPa | 5.5MPa | 12.1MPa | 16.5MPa | 28.6MPa |
氣體低壓密封試驗壓力 | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa |
設計制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | ||||
結構長度 | API 6D-2014、ASME B16.10-2017 | ||||
連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
檢驗試驗 | API 6D-2014、API 598-2016 | ||||
美標固定球閥外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
以上為ASME B16.5標準Class150法蘭連接固定球球閥尺寸。如需其他尺寸，請來電咨詢！ | |||||||
美標固定球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，操作方式等，本產品操作方式可選用蝸輪傳動、電動、氣動、液動等，如有其他技術要求，咨詢價格時煩請注明。
