氣動偏心半球閥產品概述

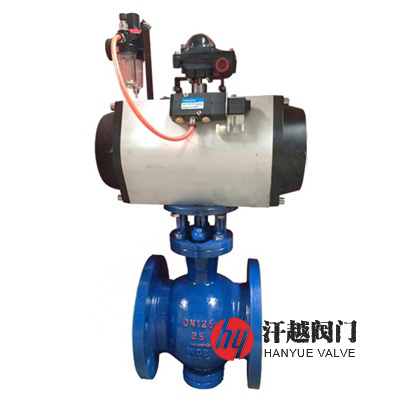

PQ640H、PQ640Y氣動偏心半球閥是由GT、AT或AW系列氣動執行器與偏心半球閥組合而成，其氣動執行裝置接入0.4~0.7MPa氣源，亦配以行程限位開關、電磁閥、空氣過濾減壓閥等，即可實現開關操作，并送出二對無源觸點信號指示閥門的開關。該閥執行器分為雙作用或單作用兩種類型，雙作用氣動執行機構：氣關式(B) 一 失氣時閥位保持(FL)；氣開式(K) 一 失氣時閥位保持(FL)，而單作用氣動執行機構：氣關式(B) 一 失氣時閥位開(FO)；氣開式(K) 一 失氣時閥位關(FC)。單作用式的優點是一旦氣源發生故障，閥門將按控制系統的要求自動處于開啟或關閉的位置。
PQ640H、PQ640Y氣動偏心半球閥利用偏心契緊原理通過氣動傳動機構達到閘緊、調節、關閉的目的，該閥密封副采用金屬面環帶硬面接觸密封，其雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時球體不被沖刷，開啟時球體球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封，它對兩相混流易結垢固體析出的混流輸送特別有效，本產品特適用于工況惡劣，不適合人工手動操作的鋼鐵業、鋁業、纖維、微小固體顆粒、紙漿、煤灰、石油氣等介質。
氣動偏心半球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 半 球 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | |||||
| 5 | 壓 圈 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填料壓蓋 | WCB | WCB | CF8 | CF8 | CF8 | CF8 |
| 8 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 9 | 螺 柱 | 35 | 35 | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
| 11 | 氣動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
氣動偏心半球閥技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | CJ/T 283、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | |||||
| 結構長度 | CJ/T 283、GB/T 26146、GB/T 12221、ASME B16.10 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | |||||
| 可配附件 | 信號反饋裝置、電磁閥、空氣過濾減壓閥、手動機構等 | |||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | |||||
氣動偏心半球閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | ||
| L1 | L2 | L1 | L2 | ||||
| 2.5 ~ 25 | 40 | 124 | 124 | 2.5 ~ 25 | 350 | 366 | 430 |
| 50 | 124 | 178 | 400 | 381 | 530 | ||
| 65 | 145 | 190 | 450 | 430 | 580 | ||
| 80 | 165 | 203 | 500 | 502 | 630 | ||
| 100 | 194 | 229 | 600 | 570 | 800 | ||
| 125 | 213 | 254 | 700 | 660 | 900 | ||
| 150 | 229 | 267 | 800 | 762 | 1000 | ||
| 200 | 243 | 292 | 900 | 864 | 1100 | ||
| 250 | 297 | 330 | 1000 | 978 | 1200 | ||
| 300 | 338 | 356 | 1200 | 1075 | 1300 | ||
| 表中L1和L2分別為短、長系列的結構長度，其中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||

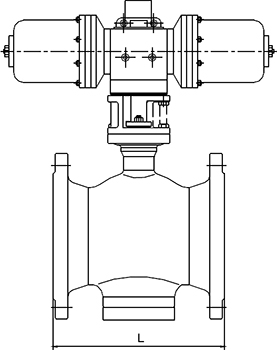

氣動偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，煩請?jiān)诤贤凶⒚饕?guī)格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、氣動執行器是否有其他技術要求以及要不要含三聯件等。本產品由于技術不斷更新迭代，參數可能有一些變化，我司不另行通知，如需新數據煩請來電咨詢銷售技術人員。
