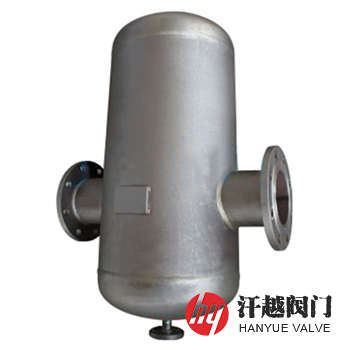

AS汽水分離器產品介紹
AS汽水分離器是一種主要由封頭、接管、法蘭及內部設置有擋板的筒體等組成的擋板式汽水分離器，其當帶水蒸氣從進汽口流入筒體內遇到擋板時，流動方向會多次改變，懸浮的水滴由于有較大的質量和慣性就會凝聚在擋板上，然后滴落到底部凝結水出口處，并通過疏水閥排出，而干燥潔凈的蒸汽可以繞過擋板繼續(xù)前行，從出氣口流出，送往用汽設備或管道。本產品對蒸汽中含有空氣的情況，筒體上部設計了排空氣口。
AS汽水分離器按EN 13445:2002或GB 150.1~150.4-2011壓力容器規(guī)范設計、制造、檢驗和驗收，大面積擋板能有效地分離水滴，工作效率高，其內部空間大，能減小流速，促進水汽分開并能有效防止液滴重新混入蒸汽流中。本產品主要用于分離蒸汽、壓縮空氣或各類氣體中所含的液滴，特別適于換熱器、加熱設備及需要蒸汽直接噴射的場合。為方便安裝，筒體左右兩端配有減少管道承載的安裝支架，每個支撐架上設有兩個鉆好的孔。
AS汽水分離器部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 筒 體 | 20# | 15Cr5Mo | 304 | 304L | 316 | 316L |
2 | 接 管 | 20# | 15Cr5Mo | 304 | 304L | 316 | 316L |
3 | 封 頭 | 20# | 15Cr5Mo | 304 | 304L | 316 | 316L |
4 | 法 蘭 | Q235B | 15Cr5Mo | 304 | 304L | 316 | 316L |
5 | 擋 板 | Q235B | 15Cr5Mo | 304 | 304L | 316 | 316L |
6 | 過 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
7 | 排 放 口 | Q235B | 15Cr5Mo | 304 | 304L | 316 | 316L |
AS汽水分離器性能規(guī)范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB 150.1~150.4-2011、EN 13445:2002 | |||||
法蘭標準 | JB/T 81、GB/T 9119、HG/T 20592～20615、DIN EN 1092、ASME B16.5等 | |||||
檢驗驗收 | GB 150.1~150.4-2011、EN 13445:2002 | |||||
壓力試驗 | JB/T 9092、GB/T 13927、BS 6755-1、API 598等 | |||||
AS汽水分離器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||||||
A | B | C | D | E | F | G | H | J | K | ||
0.6 ~ 1.6 (Class150) 2.0 | 15 | 350 | 200 | 450 | 108 | 120 | ?" | ?" | 121 | 148 | 30 |
20 | 350 | 200 | 450 | 108 | 120 | ?" | ?" | 121 | 148 | 30 | |
25 | 350 | 220 | 500 | 159 | 120 | ?" | ?" | 95 | 213 | 30 | |
32 | 350 | 220 | 500 | 159 | 120 | ?" | ?" | 95 | 213 | 30 | |
40 | 360 | 220 | 500 | 159 | 120 | ?" | ?" | 100 | 213 | 30 | |
50 | 420 | 252 | 638 | 219 | 159 | 1" | ?" | 100 | 263 | 30 | |
65 | 420 | 252 | 638 | 219 | 159 | 1" | ?" | 100 | 263 | 30 | |
80 | 523 | 332 | 735 | 273 | 145 | 2" | ?" | 125 | 368 | 30 | |
100 | 574 | 337 | 795 | 324 | 163 | 2" | ?" | 125 | 384 | 40 | |
125 | 656 | 310 | 843 | 356 | 230 | 2" | ?" | 150 | 416 | 44 | |
150 | 706 | 347 | 935 | 406 | 246 | 2" | ?" | 150 | 466 | 60 | |
200 | 850 | 460 | 1200 | 500 | 372 | 2" | 2" | 175 | 560 | 60 | |
250 | 950 | 615 | 1580 | 600 | 530 | 2" | 2" | 175 | 688 | 72 | |
300 | 1000 | 740 | 1700 | 610 | 540 | 2" | 2" | 200 | 688 | 72 | |
350 | 1100 | 754 | 1800 | 700 | 525 | 2" | 2" | 200 | 816 | 72 | |
2.5 ~ 4.0 (Class300) 5.0 | 65 | 420 | 252 | 638 | 219 | 159 | 1" | ?" | 100 | 263 | 30 |
80 | 523 | 332 | 735 | 273 | 145 | 2" | ?" | 125 | 368 | 30 | |
100 | 574 | 337 | 795 | 324 | 163 | 2" | ?" | 150 | 384 | 40 | |
125 | 656 | 310 | 843 | 356 | 230 | 2" | ?" | 150 | 416 | 44 | |
150 | 706 | 347 | 935 | 406 | 246 | 2" | ?" | 150 | 466 | 60 | |
200 | 850 | 459 | 1200 | 500 | 372 | 2" | 2" | 175 | 568 | 60 | |
250 | 960 | 615 | 1580 | 600 | 530 | 2" | 2" | 175 | 698 | 72 | |
300 | 1010 | 740 | 1700 | 610 | 540 | 2" | 2" | 200 | 698 | 72 | |
350 | 1100 | 754 | 1800 | 700 | 525 | 2" | 2" | 200 | 816 | 72 | |
AS汽水分離器結構圖
如果你需訂購我廠汽水分離器產品，咨詢時煩請說明公稱直徑、設計壓力、主體材質、介質溫度及法蘭標準等，本產品排污口根據需要可設計成螺紋或法蘭連接，DN400以上或者壓力4.0MPa以上需要定做，具體詳情請聯(lián)系我司銷售技術人員。
