UFS汽水分離器產品概述

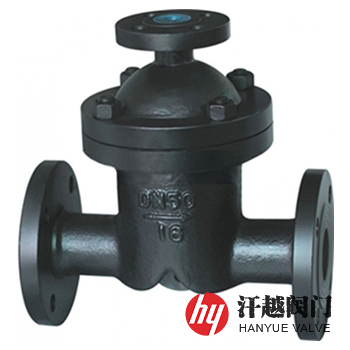

UFS汽水分離器由閥體、閥蓋、螺栓、螺母、墊片及過濾罩等組成，其主要通過利用蒸汽或壓縮空氣經過閥體內部導流通道后流動方向急劇轉換方式，將濕蒸汽或壓縮空氣中含有的液滴分離出來引入閥蓋底部排放接口，并由另配的疏水閥排出，如果用于空氣或氣體分配系統，則使用排液閥排除。本產品能節約生產成本，降低消耗，通常安裝在需將濕蒸汽中的蒸汽與冷凝水或其他臟污分離的場合，特別適用于干燥度要求較高的工況。
UFS汽水分離器運用濕蒸汽經過其閥體內部導流通道后，借助離心力、沖力及渦旋作用將比重較大的冷凝水及其他液滴從較輕的蒸汽流中分離出來后直接落入底部排液口，不會發生水分再次進入蒸汽，如果使用疏水閥或排液閥及時排除，可進一步有效防止分離物被重新夾帶回蒸汽流，從而更加有效提高蒸汽干燥度。本產品具有維護方便、操作簡單，設計新穎、分離效果好的特點。
UFS汽水分離器部件材料
序號 | 零件名稱 | 材料名稱 | ||||
1 | 殼 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 殼 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 墊 片 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
4 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
5 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
6 | 過 濾 罩 | A182 F304 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
UFS汽水分離器性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | 符合歐洲壓力設備指令97/23/EC | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592～20615、DIN EN 1092、ASME B16.5等 | ||||
檢驗驗收 | 符合歐洲壓力設備指令97/23/EC | ||||
壓力試驗 | JB/T 9092、GB/T 13927、BS 6755-1、API 598等 | ||||
UFS汽水分離器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | 排放口 d(mm) | |||
L | L1 | H1 | H2 | |||
0.6 ~ 2.5 (Class150) 2.0 | 25 | 130 | — | 57 | 167 | 15 |
32 | 210 | — | 70 | 195 | 15 | |
40 | 270 | — | 80 | 250 | 15 | |
50 | 270 | — | 80 | 250 | 25 | |
65 | 310 | — | 90 | 285 | 25 | |
80 | 400 | — | 98 | 330 | 25 | |
100 | 400 | — | 108 | 370 | 25 | |
125 | 400 | — | 122 | 370 | 32 | |
150 | 450 | — | 140 | 410 | 32 | |
200 | 450 | — | 168 | 435 | 32 | |
250 | 550 | — | 203 | 517 | 32 | |
300 | 600 | — | 260 | 570 | 32 | |
350 | 700 | — | 275 | 650 | 32 | |
UFS汽水分離器結構圖
如果你需訂購我廠汽水分離器產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體材質、使用介質、介質溫度、法蘭標準及法蘭密封面形式等，本產品安裝前心須用壓力氣體吹掃管線，清除污垢和雜物。安裝方向應按閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向為流體出端口)。
