SH/T 3411石油化工泵用Y型過濾器被廣泛應用于石油、化工行業，通過過濾元件分離出氣相及液相物料中所含的固體雜質顆粒，防止其進入裝置后造成的設備、管件損壞或者堵塞，以保證生產裝置的正常穩定運行。因此，如何正確、安全、經濟、合理的設計使用該Y型過濾器就顯得尤為重要。本文結合相關行業標準及實際設計經驗，系統闡述SH/T 3411-1999石油化工泵用Y型過濾器的結構類型和型號標記方法：

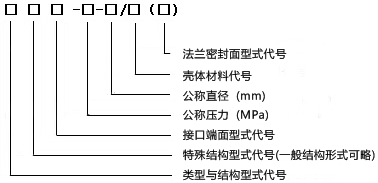

一、Y型過濾器型號標記方法

二、Y型過濾器型號與型號說明

三、Y型過濾器接口端面型式

四、Y型過濾器殼體材料

注：具體選用材料應在過濾器技術數據表中注明。

五、法蘭密封面型式

六、型式標記示例如下：

公稱直徑 300mm，公稱壓力 5.0MPa，連接型式為光滑面法蘭連接，殼體材料為碳鋼的焊接Y型過濾器，其標記為：SRY III 4-5.0 -300/C (RF)
