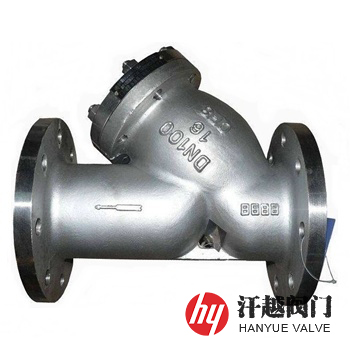

不銹鋼Y型過濾器產品簡介
不銹鋼Y型過濾器是一種殼體由CF8、CF3、CF8M、CF3M、317L、316Ti、310S等材質鑄造、鍛造及焊接而成，適用于濾去化工、石油化工生產中的一般性腐蝕氣體及液體物料中含有的少量固態物質的凈化設備，其中CF8、CF3、CF8M、CF3M經深冷處理后，能夠過溫度低于-46℃以下的低溫介質，而310S適宜工作溫度不高于800℃的高溫工況。本產品濾網的常規孔目數，從10目~500目不等，如無要求，一般以30目/英寸的絲網為標準網。過濾精度的選擇應考慮能滿足工藝過程的需要或?qū)Ρ?、壓縮機等流體輸送機械能起到保護的目的。
我廠生產的不銹鋼Y型過濾器有鑄制、鍛制和焊制三種型式，其中鑄制和鍛制的其殼體和連接端法蘭為一體鑄造或鍛造成型，而焊制的殼體則由管件或鋼板通過焊接工藝制作而成。由于不銹鋼材料具有不銹性和耐蝕性，所以本產品特適用于化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等；化工生產中的腐蝕性物料，如：燒堿、純堿、濃或稀硫酸、硝酸、醋酸、脂肪酸等；制冷、空分生產中的低溫物料，如：液甲烷、液氮、液氧及各種冷劑；輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。
不銹鋼Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | CF8 | CF3 | CF8M | CF3M | 316Ti | 310S |
| 2 | 濾筒濾網 | 304 | 304L | 316 | 316L | 316Ti | 310S |
| 3 | 密 封 墊 | PTFE | PTFE | PTFE | PTFE | PTFE | GRAPHITE |
| 4 | 中部殼蓋 | CF8 | CF3 | CF8M | CF3M | 316Ti | 310S |
| 5 | 排污堵頭 | 304 | 304 | 316 | 316 | 316 | 316 |
| 6 | 螺 栓 | 304 | 304 | 316 | 316 | 316 | 316 |
| 7 | 螺 母 | 304 | 304 | 316 | 316 | 316 | 316 |
不銹鋼Y型過濾器性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||||
| 過濾精度 | 2目 ~ 600目 | |||||
不銹鋼Y型過濾器主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 150 | ? | 134 | 60 | 150 | 5 | 351 | 205 |
| ? | 142 | 70 | 6 | 388 | 260 | ||
| 1 | 152 | 70 | 8 | 468 | 300 | ||
| 1 ? | 168 | 75 | 10 | 540 | 380 | ||
| 1 ? | 200 | 90 | 12 | 640 | 410 | ||
| 2 | 217 | 105 | 14 | 683 | 480 | ||
| 2 ? | 252 | 150 | 16 | 755 | 540 | ||
| 3 | 282 | 175 | 18 | 853 | 580 | ||
| 4 | 309 | 200 | 20 | 900 | 645 | ||
| 5 | 351 | 205 | 24 | 1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
不銹鋼Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
