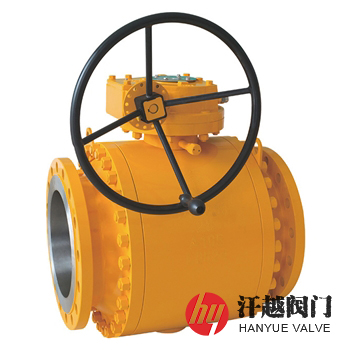

燃?xì)馇蜷y產品概述
燃?xì)馇蜷y是一種用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，主要由閥體、閥蓋、密封圈、閥座、閥桿、球體以及傳動裝置等組成，其閥體內固定有閥座，閥座間設有球體，該球體的中心頂部插入有閥桿，閥體與閥蓋法蘭連接，可以通過閥桿帶動球體做90°的轉動，從而使閥門開啟或關閉。該閥采用防火防靜電設計，當閥門的內密封體旋轉摩擦產生靜電時，其利用一個導電裝置和大地連通，從而避免靜電導致火災；當火災發生時，軟密封材料被燒壞后，其仍能保持密封，避免火災擴大。本產品主要供開啟或關閉管道、設備中液化燃?xì)狻⑷細獾葰怏w介質之用，也可以用于其它介質工況。
燃?xì)馇蜷y根據球體是否帶有固定軸分為浮動球和固定球兩種，浮動球式燃?xì)馇蜷y結構中的球體可以根據燃?xì)鈿饬鞫l(fā)生輕微的位移，并且被緊緊推擠到密封圈上，通過這項措施可以在燃?xì)夤艿乐行纬尚Ч^好的單側密封結構，而固定球式燃?xì)馇蜷y的球體則通過上轉軸與下轉軸固定在球閥閥體下部的軸承上，因此無法在受到燃?xì)饬鲃?dòng)壓力時橫向發生位移，只能夠以軸體為中軸線發生轉動。其在進行工作時，球體受到的燃?xì)饬鲃?dòng)壓力只能夠傳遞給軸承以及閥桿，而不會影響到閥座，從而極為有效的保證了閥座不會在長時間使用后發生變形。
燃?xì)馇蜷y部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 連 接 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 3 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 固 定 軸 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 7 | 填 料 | GRAPHITE、RPTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓板 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 9 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 10 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
燃?xì)馇蜷y技術規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
| 結構長度 | GB/T 12221、API 6D、ASME B16.10 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 6D、API 598 | ||||
燃?xì)馇蜷y主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||||
| d | L(RF) | L(BW) | H1 | H2 | ||
| 150 | 2 | 49 | 178 | 216 | 100 | 165 |
| 3 | 74 | 203 | 283 | 110 | 190 | |
| 4 | 100 | 229 | 305 | 130 | 200 | |
| 6 | 150 | 394 | 457 | 175 | 270 | |
| 8 | 201 | 457 | 521 | 210 | 300 | |
| 10 | 252 | 533 | 559 | 274 | 380 | |
| 12 | 303 | 610 | 635 | 305 | 420 | |
| 14 | 334 | 686 | 762 | 340 | 450 | |
| 16 | 385 | 762 | 838 | 395 | 530 | |
| 18 | 436 | 864 | 914 | 440 | 560 | |
| 20 | 487 | 914 | 991 | 470 | 605 | |
| 24 | 589 | 1067 | 1143 | 700 | 850 | |
| 表中為部分固定球球閥尺寸，如需其他規格參數，請來電咨詢！ | ||||||
燃?xì)馇蜷y結構圖
如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度，本產品根據球體的不同分為浮動式和固定式兩種，驅動方式可選用手動、蝸輪傳動、氣動、電動及液動等。
