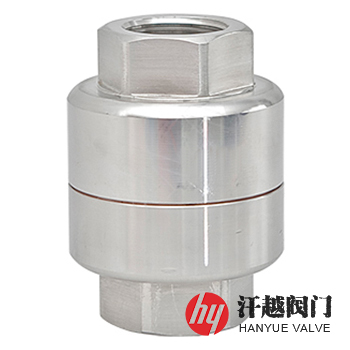

LV21熱靜力型膜盒式蒸汽疏水閥產品概述
LV21熱靜力型膜盒式蒸汽疏水閥是根據蒸汽、凝結水的熱力學特性，利用疏水閥內的蒸汽等高溫流體或低溫凝結水，經相互傳熱后，使膜盒內的熱敏感液體蒸發(fā)或凝結，當膜盒里面的感溫液體的蒸汽壓力與膜盒外面凝結水的壓力之間不平衡時，啟動膜片上的閥片做上下運動，從而達到自動排水和阻汽的目的。其當加熱設備初始運行或運行期間，由于管道內凝結水溫度低，使膜盒內部感溫液體的蒸汽壓力比膜盒外面凝結水壓力低，膜片上升，閥被打開，冷空氣等不凝性氣體或凝結水被迅速排出，當凝結水溫度上升到接近飽和溫度時，感溫液體被加熱蒸發(fā)，直至其蒸汽壓力大于膜盒外界壓力，膜片下降，閥被關閉。該閥為過冷度較大膜盒組件，膜盒開閥過冷度為15℃，排除低于飽和溫度的凝結水，節(jié)能效果好，并且采用過濾一體化設計，能有效阻止管道雜質進入閥內，保障閥正常工作。本產品以其體積小、靈敏度高，耐水擊，不易損壞，不需人工調整、過冷度大、耐低溫、自動排放空氣等不凝氣體等特點，廣泛應用于伴熱管道、小排量對溫度要求低的設備。
LV21熱靜力型膜盒式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A105 | A182 304 | A182 304L | A182 316 | A182 316L |
2 | 閥 蓋 | A105 | A182 304 | A182 304L | A182 316 | A182 316L |
3 | 膜 盒 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 閥 片 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 閥 座 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 過 濾 網 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
LV21熱靜力型膜盒式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
LV21熱靜力型膜盒式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 法蘭連接結構尺寸(mm) | 螺紋連接結構尺寸(mm) | 參考重量 KG | ||
L | H | L | H | |||
16 ~ 25 (Class150)20 | 15 | 120 | 125 | 75 | 55 | — |
20 | 120 | 125 | 75 | 55 | — | |
25 | 120 | 125 | 80 | 55 | — | |
LV21熱靜力型膜盒式蒸汽疏水閥結構圖
本產品以其體積小、過冷度大，節(jié)能效果好、耐低溫等特點，廣泛應用于伴熱管道、小排量對溫度要求低的設備，而它作為一種熱靜力型蒸汽疏水閥，不能排放飽和溫度下的冷凝水，也不可在不允許積存冷凝水的設備上使用。
