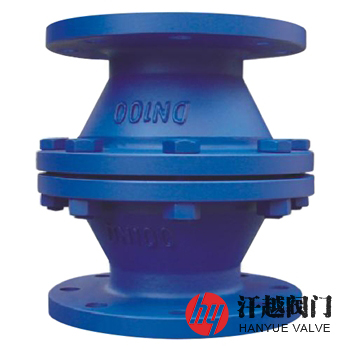

GZJI阻爆燃型阻火器產品概述
阻爆燃型阻火器是一種由殼體、阻火層、聯接件等組成，用于阻止火焰以亞音速通過的石油化工石油氣管道阻火器。其殼體由兩端分別有大小法蘭盤的上下兩個錐形閥體組成，上下閥體通過小法蘭盤分別與進出氣管道固定連接，兩閥體之間則通過大法蘭盤相連，并將阻火層設置于其所組成的空腔內，它的芯件是由不銹鋼的波紋帶復合在平帶的表面上共同纏繞而成，并疊合卷成圓盤狀結構，從而形成若干個三角形通道或孔隙，當管網出現回火時，火焰經芯件狹小孔隙降低能量和被熱導材料吸收后，可有效阻止可燃氣體的爆燃現象。
阻爆燃型阻火器是我廠為滿足石油化工企業的安全生產要求，采用《SH/T 3413-1999石油化工石油氣管道阻火器選用、檢驗及驗收》標準設計制造的，其阻火層是通過猝滅的方式將火焰撲滅的防回火組合件，由芯件、芯殼、芯件壓環或支承桿組成。芯件是由不銹鋼的平帶和波紋帶卷制而成的圓形盤，可由單盤、雙盤或多個圓形盤組成，并通過芯殼對其定位和提高機械強度，再采用芯件壓環(或支承桿)加強強度，防止被爆炸沖擊波破壞。本產品適用于IIA級烴類爆炸性氣體混合物的輸送系統、氣體回收系統和氣體放空系統上。
GZJI阻爆燃型阻火器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 上 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 下 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阻 火 層 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 雙頭螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
GZJI阻爆燃型阻火器性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3413-1999 石油化工石油氣管道阻火器選用、檢驗及驗收 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗驗收 | SH/T 3413-1999 石油化工石油氣管道阻火器選用、檢驗及驗收 | ||||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | ||||
GZJI阻爆燃型阻火器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||||
DL | L | D | K | R | C-f | n-d | ||
1.6 | 20 | 195 | 200 | 105 | 75 | 58 | 18-2 | 4-?14 |
25 | 195 | 200 | 115 | 85 | 68 | 18-2 | 4-?14 | |
40 | 245 | 240 | 150 | 110 | 88 | 18-2 | 4-?18 | |
50 | 245 | 240 | 165 | 125 | 102 | 18-2 | 4-?18 | |
80 | 280 | 270 | 200 | 160 | 138 | 20-2 | 8-?18 | |
100 | 335 | 280 | 220 | 180 | 158 | 20-2 | 8-?18 | |
150 | 460 | 360 | 285 | 240 | 212 | 22-2 | 8-?22 | |
200 | 520 | 420 | 340 | 295 | 268 | 24-2 | 12-?22 | |
250 | 580 | 430 | 405 | 355 | 320 | 26-2 | 12-?26 | |
300 | 705 | 450 | 460 | 410 | 378 | 28-2 | 12-?26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。 | ||||||||

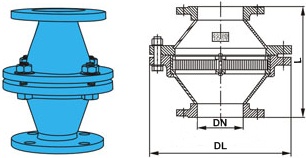

GZJI阻爆燃型阻火器結構圖
如果你需訂購我廠阻火器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和阻火層材料、使用溫度、法蘭執行標準及法蘭密封面形式等。本產品安裝位置宜靠近火源。
